USB-FSIOでガイガーカウンタ

USB-FSIOのカウンタ機能のサンプルで、ガイガーカウンタを作成してみました。

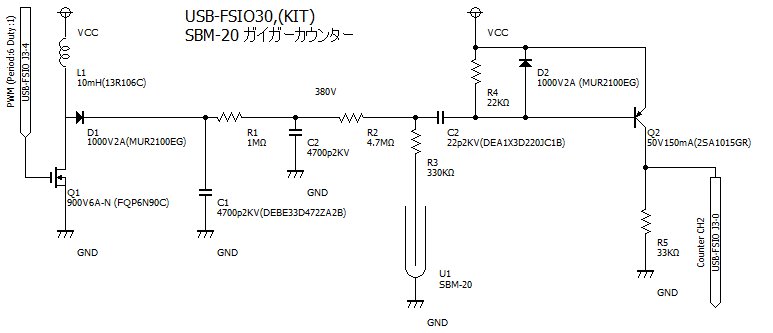

回路図はこちらです。参考にしてみてください。


PWMはPeriod:6 Duty:1 で約380Vを作成し、SBM-20 を使ってカウンタ入力を行っています。
設定は、プリスケーラを1でカウンタ入力をしています。
