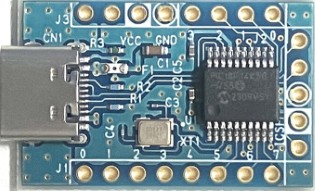

USB-IO2.0とは

長年愛用されてきたUSB-IOのマイコン製造中止に伴い、USB2.0に対応したバージョンアップ版製品です。

Km2Netと秋月電子通商から販売です。


電源不要のUSBインターフェイスを使った入出力基盤で、12点のデジタル入出力が可能です。
入出力ピンは、600milのICソケットに対応しています。
制御にはUSB-IOファミリのコマンドを利用します。
ポート2はプルアップ内蔵なので、GNDとショートするだけで利用可能です。

USB-IO2.0には2つのモデルがあります。
USB-IO2.0Km2Net販売商品。デジタル入出力を強化

USB-IO2.0(AKI)従来のUSB-IOと同等の機能を持つ低コスト商品
秋月電子通商から販売
※こちらの商品は弊社では販売しておりません。



USB-IO2.0 機能比較
コマンドUSB-IO2.0USB-IO2.0(AKI)
デジタル入出力
0x20

デジタル出入力
0x21

連続出力
0x22

ユーザー用フラッシュロム
出力初期値 設定可OFF固定

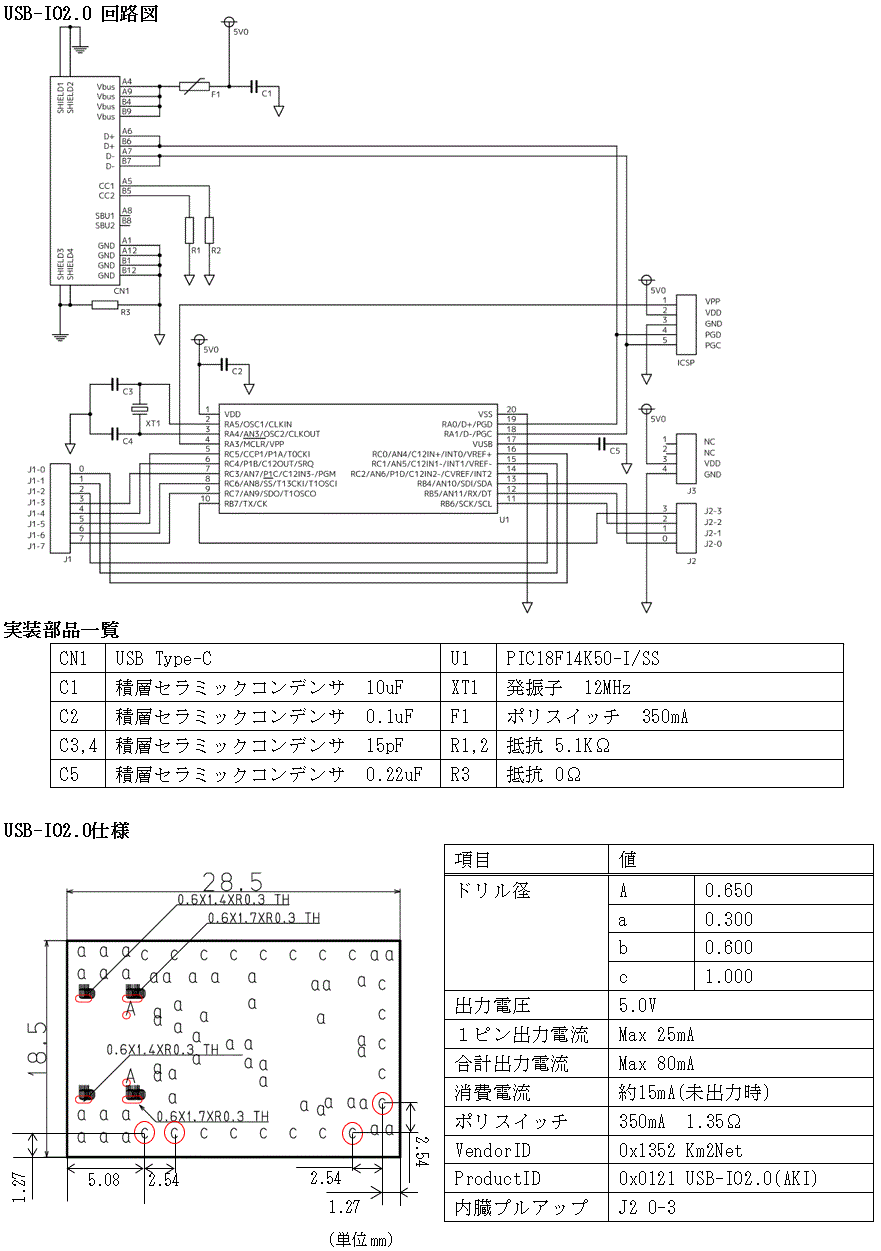

USB-IO2.0 仕様
項目
USBバージョン2.0 通信速度12Mbps
処理速度300Hz程度※入力結果を参照しない場合1000Hz程度可能
出力ピン0〜12ピン 設定にて変更
入力ピン0〜12ピン 設定にて変更
プルアップポート2利用可 設定にて変更
出力電圧5V
1ピン最大出力電流25mA
全ピン合計最大出力電流80mA
温度条件0〜75℃ 結露しないこと
単体消費電流約15mA
サイズ51x31mm
VendorID0x1352 Km2Net
ProductID0x0120 USB-IO2.0
0x0121 USB-IO2.0(AKI)


USB-IO2.0 システム設定データ初期値
[ ]内デフォルト
0:
1:ポート2:Bit0 プルアップ 1:無効 [0:有効]
2:
3:
4:ポート1:入力ピン設定 [0b00000000]ビットONが入力ピン
5:ポート2:入力ピン設定 [0b00001111]ビットONが入力ピン
6:
7:
8:ポート1:初期出力設定 [0b00000000]
9:ポート2:初期出力設定 [0b00000000]


USB-IO2.0(AKI) システム設定データ初期値
[ ]内デフォルト
0:
1:ポート2:Bit0 プルアップ 1:無効 [0:有効]
2:
3:
4:ポート1:入力ピン設定 [0b00000000]ビットONが入力ピン
5:ポート2:入力ピン設定 [0b00001111]ビットONが入力ピン
